Watercres Baseというキーボードを設計した話。

こんにちは、フェンネルです。

普段はKiCadやFusion360なんかでキーボードを設計して遊んでます。



今回Watercress Baseというキーボード基"盤"を設計したので紹介します。



あえて基盤というワードを使ったのは、Watercress Bassという名前はキーボードそのものの名前ではなく、キットの名前と言いますか、総合パッケージの名前であるという理由からです。



とかなんとかごたごた言っていてもしょうがないので詳細な説明をしていきます。



~目次~



はじめに



事の発端は年総括ブログの執筆中に思いついたアイデアでした。

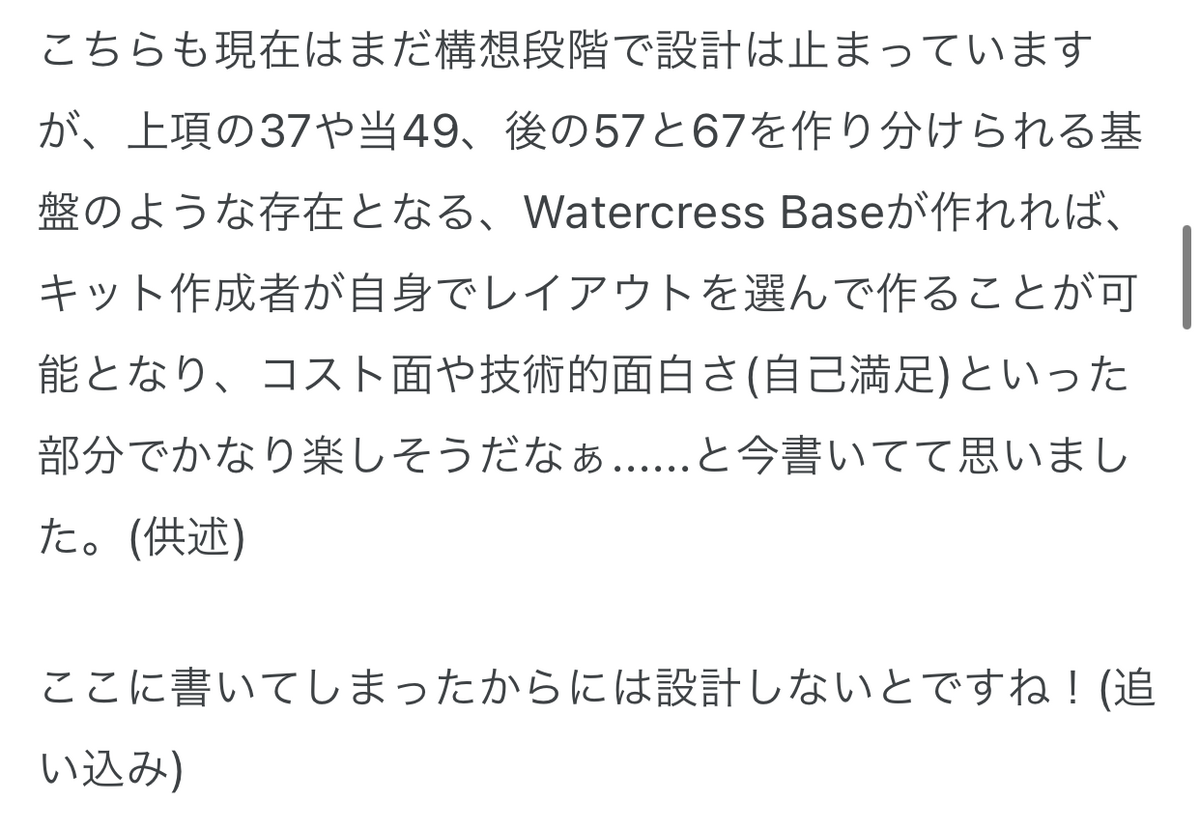

"自キ活一年目でやったこと"ブログより引用



まあ概ねこれの通りなものを設計しようとして設計した~ということです。

これと似たことができるキーボードキットで有名なのはCorne Cherry Lightなどが挙げられるでしょうか。

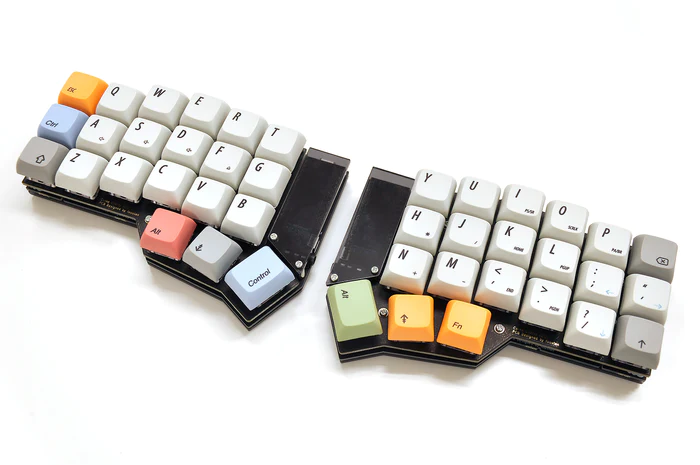

遊舎工房より引用



舎で販売されているCorne Cherry Lightは左右端を一列づつ切ることができるみたいです。



ここで私が設計しているキーボードの名前の付け方の説明なのですが(唐突)、レイアウトがほとんど同じものには同じ名前をつけて、特徴が大きく変わるものは別な名前をつけています。(ex. Watercress→[分割/Coleus],[Grin/Aromaticus])

ということでWatercressシリーズがいっぱいあるならキーをいくつか増やしたり減らしたりすれば作り変えれるんじゃないかとおもいまして、遊んでみることとしたわけです。



設計



とりあえずまずは回路図を貼ります。

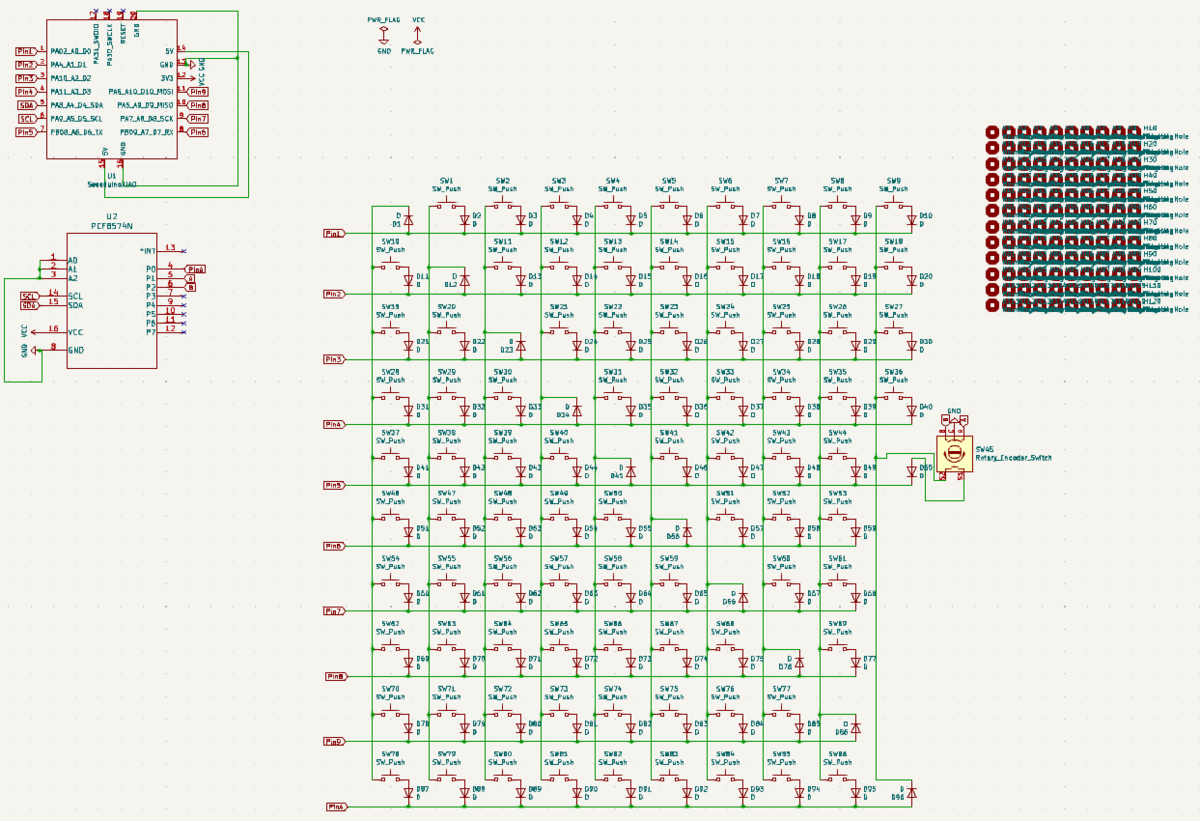

回路図

解像度が低くて申し訳ないです。

回路図ですが、これ自体は単純な総当たりマトリクスの基板です。左のマイコンの下にあるのはI/O Expander(PCF8574N)です。



んでこれに色をつけたのがこれです。

私が"ベン図"と呼ぶもの



上のベン図を考えるのにかなり苦労しました。(I/O Expanderを使ってる都合上、その置き場と使うピンを考えると上のようなものになりました。)

これらの色とキーは下のレイアウト図に対応しています。

レイアウト図



アローキー付近は45と57はチラ見えしてる右側のShiftとCtrlを選択できて、50になるとその2キーが無くなってアローキーに置き換わります。



ベン図改

全キー頑張って書き込むとこんな感じです。(書き足してるのでところどころフォントが違う)



基板の画も貼っておきます。

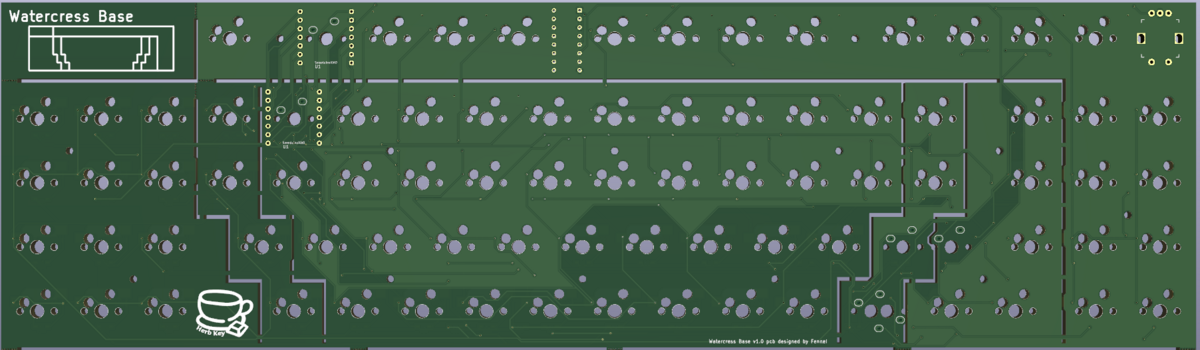

基板の画

切る位置によってUSBの差口を変えられるようにXiao RP2040のフットプリントが複製してあります。

LEDはありません。(配線がつらいので)



(いないと思いますが)似たものを設計する時には"切っても残る場所"に気をつけて考えると設計がスムーズに行きます。

当たり前の話ですが、複数レイアウトのうちで選択したものの中に存在するレイアウトの存在する土地は使えるという話です。(例えば45のなかに37は入ってるし、50の中にも一部は45と被っています。)

目的の位置に行くまでの道もこれを考慮しなくてはならないので、オートルーターなんかは使えないですね。

ピンを他で補ったり、左右通信なんかでジャックを使ってジャンパーするときにはこれらを考慮して部品や配線の配置をする必要があります。



技術的に面白いことは多分もうあんまりないのでレイアウトの説明に移ります。



内包するキーボードのざっくり説明



選択可能なキーボードを特徴と一緒にまとめて示します。



Watercress37

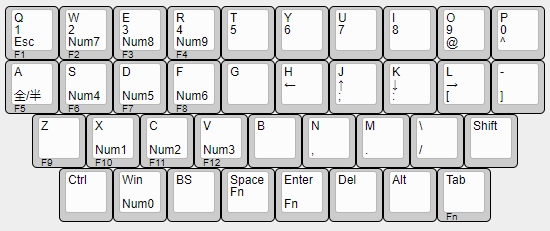

レイアウト図

割当キーは適当です。

37はいわゆるQAZ配列と言うやつで、40%(とここでは言います)の中ではトップクラスに可愛い配列だと思います。

使いこなすのはかなり大変そうですが、いつか手にしてみたいキーボードです。



Watercress45

レイアウト図

割当キーは(ry

45はそれ単体で作ってたりもしますが、Watercress Baseでも選択できるようになってます。

45無印との違いは、左右下端が1Uになっています。(このことからWatercress Base版の45はWatercress45 TypeBと呼んでたりします)

45は、私が初めて自分で設計したキーボードでもあり、Jones配列を踏襲した12行の使いやすい40%キーボードになっています。



Watercress50

レイアウト図

50は45の右下をアローキーに置き換えて端っこに3キーを追加したものです。

元は上図のPgdnがなく、49でした。

40%キーボードを使用していてもアローキーがあると何かと便利ですし、見た目も可愛くなります。(私は)あまり使用しない右ShiftとCtrlキーの場所を有効活用できるのもいいですね。



Watercress57

レイアウト図

57です。

40%を使っていてもテンキーを使いたくなるときってありませんか?ありますよね?そう、あるんですよ。(40%にプラスでテンキーやマクロパットを使うくらいなら60%やなんかを使え派もいますが(見た目が可愛いから良いのです。))

45に単純にテンキーを追加したバージョンとなっており、昔あったCandyBarのように左側にテンキーが追加される形です。



Watercress72

レイアウト図

72です。

割t(ry

50をそのまま右側に拡張してテンキーとし、Fキーとロータリーエンコーダーを追加したレイアウトになります。

Fキーは数字キーに割り当てればそう使えるので、40%版の1800レイアウトのような......60%の一部がテンキーになったような......そんな不思議なレイアウトです。

とにかく可愛いですよね。ゴテゴテに飾った40%はゴスロリのような萌感があります(?)



ちなみにWatercress Baseは基板を切り取らずに使うこともできるので、「72に57の左テンキーを追加したい」といった変態的なレイアウトにも対応できます。もはやそれは何%なんでしょうね。



過去の諦念と今後の改善(した)



実は上に示した基板の画やレイアウト図は過去のものでして(え??)、現在はいろいろと仕様が変更されています。(実はこの記事を書いている途中に変えたくなっていろいろやっちゃったんですよね。(だから投稿が遅れたんですね~))

I/O Expanderの扱いがかなりめんどくさいということを受けてマイコンを変更、それに合わせてレイアウトも変わっていった、といった流れです。

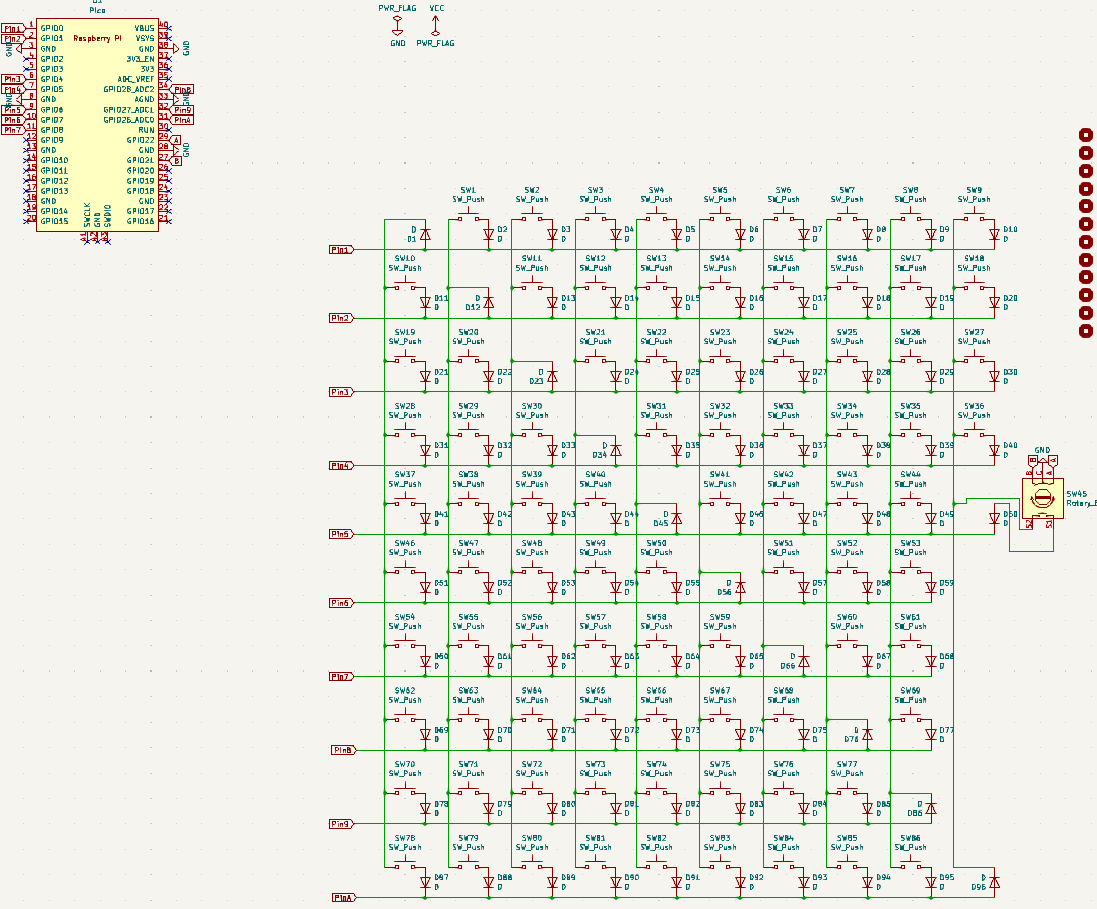

回路図



Picoになりました。ピンとマトリクス自体は変わっていないので、配線を全部やり直すだけで済みました(それに12時間くらいかかったわけですが)。

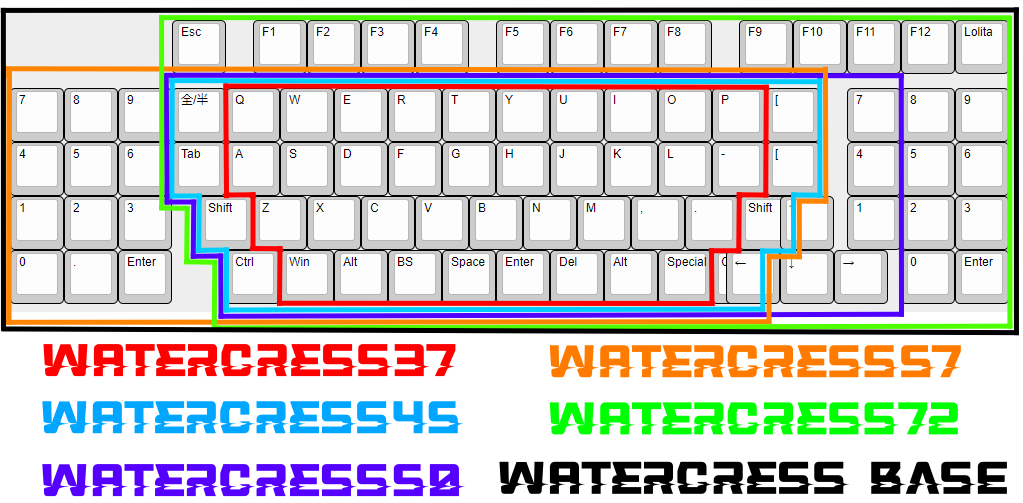

レイアウト図

レイアウトも少々変更です。

57の左テンキーは少し離れて打ち間違いが少なくなり、72のFキーとαキーのベゼルが広がったことで全体のバランスが整って可愛くなりました(親目線)。

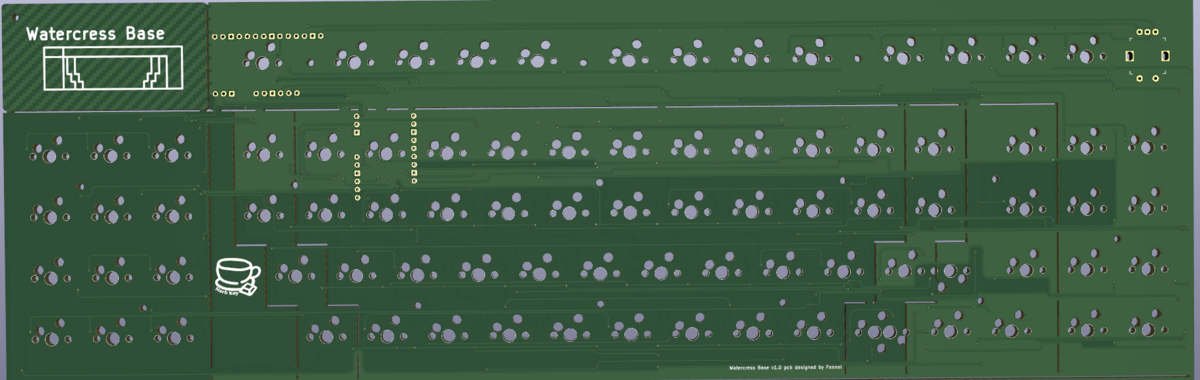

基板の画

ついでに基板です。左上のロゴ部分は唯一角Rがついており、ドリル穴もあるので切り取ってキーホルダーにできます(いらんよ)。

Picoの使わないピンのTHをフットプリントから取り除くことで、前バージョンではできなかった、フルキーホットスワップ対応が実現しました。Picoの基板上の専有面積を減らせたことと、曲線配線を取り入れたことで前バージョンに比べれば、比較的綺麗な基板になったんじゃないかと思います(72にしか使わないピンを隔離できたことも大きい)。

前バージョン設計時と比べてKiCadも私もアップデートできているので(無事に動いてくれればですが)、満足のいく設計ができたと思います。



おわりに

ここまで読んでいただきありがとうございました!

以上"Watercress Baseというキーボードを設計した話"でした。

このキーボード並びに私が設計するキーボードの殆どは実際に発注できておらず、この設計で実際に動くという確証はないです。

しかし(理由は大抵明確ですが)他の人があまりやったことのないキーボード設計を、自分なりにいろいろ考えながらやってみるのが楽しくて、ここ2年ほど自作キーボード温泉でのぼせてます。

今後も(やる気と記憶があったら)、こんな感じでやったことをまとめたブログを書いていこうと思います。

この記事への質問や誤字があったらTwitterで言っていただけるとありがたいです。

重ねてになりますが、本当にここまで内容のあんまりないブログを読んでいただきありがとうございました。

みなさんも楽しい自キーライフを!



このブログはZoom65で書きました。



自キ活二年目でやったこと

こんにちは、フェンネルです。

普段は3DCGとかキーボード設計とかRTAとか動画制作とかレースゲームとかやってます。



自作キーボードを知ってから2年目。今年はリアル生活が色々と忙しく、去年ほど自キ活できたわけではありませんが、振り返ってみると年始あたりに色々やってたみたいなのでまとめてみます。



~目次~



今年組み立てた自作キーボードキット

今年組み立てたキットです。

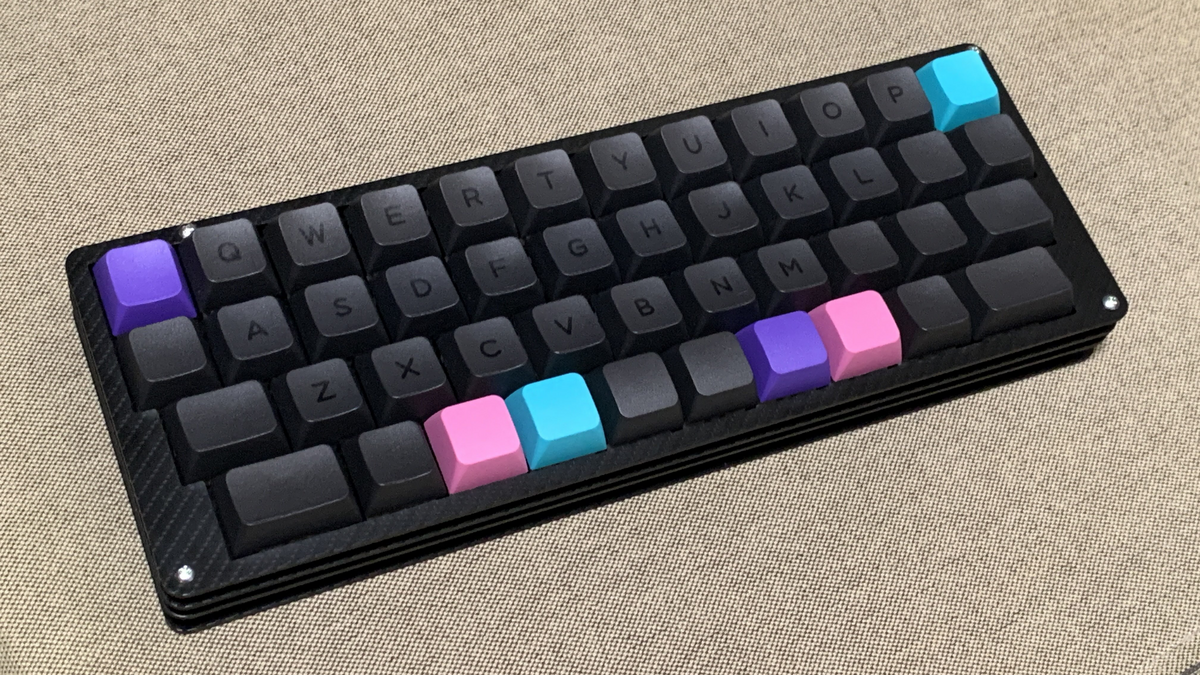

Watercress45

キット......ではないようなものですが、自設計のキーボードを組み立てました。

まだファームウェアが出来上がっていないため見た目だけの完成ですが、自分が設計したキーボードが形になると嬉しいですね。

特にWatercress45はオリジナルキーボードとして初めて設計して、一年ちょっとくらい改良を重ねてきたモデルなので感慨深いです。

そのうち動かせるようにしたいとは思ってますが、I/O Expanderの使い方をよくわかってないのでこれが使えるようになることより、v1.1の発注のほうがワンちゃん早い説があります。





今年購入したスイッチとキーキャップ



購入当初の記憶はあんましありませんが、個人的な感想とともに購入記録を示しておこうと思います。

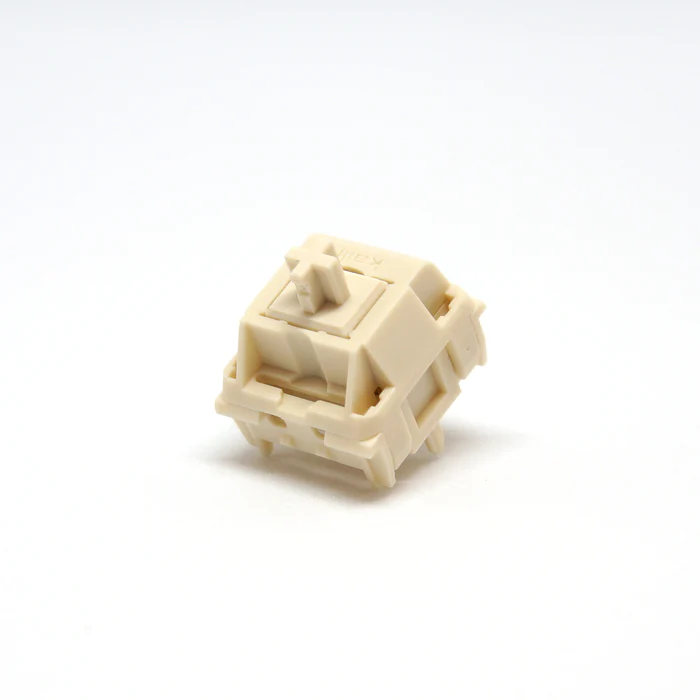

NK Cleam

遊舎工房より引用



みんな大好きNovel KeysのCreamスイッチです。ふるぽんぽんってどんなもんなのか知りたかったのでとりあえずこれを買ってみました。

噂通りのコトコト感とふるぽんぽんゆえのスレ感を感じられたのでまあまあよかったと思います。

厚めにg502を塗ってもわりとザリザリしてたので重いのはいいですが常用はしなさそうだな~とかなんとか今では思いますね。

後述するDurock POM Linear Pianoとキメラして遊んでみようとしてみましたが、ハウジングの形状がいまいち合わなかったのでだめでした。

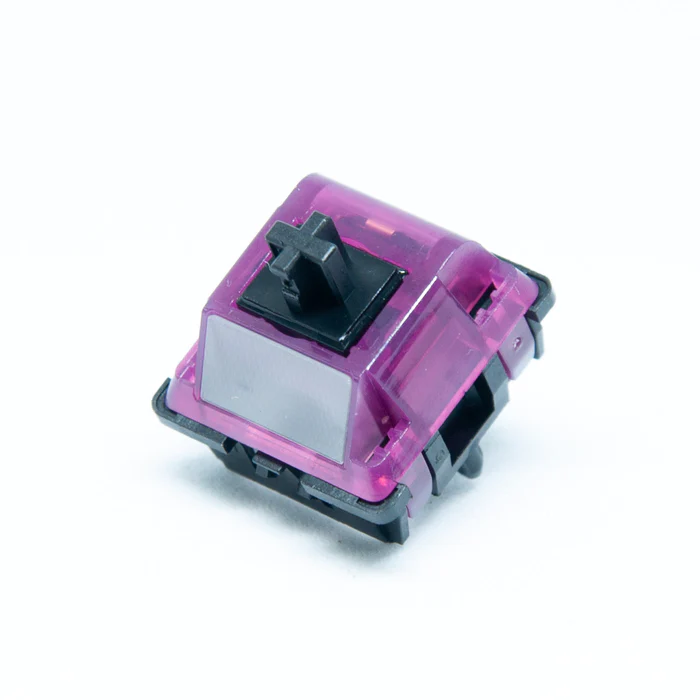

JWK Semi-Silent

遊舎工房より引用



JWKのサイレントだけどサイレントじゃないみたいなおもしろスイッチです。

BOX形状のステムのスイッチ特有(?)のペチペチ音を少なくしてくれるというレビューや、押下時にはシリコンを感じないとして、好みにももしかしたら合うかもしれないという淡い希望を抱いていくつか買いました。

結論として確かにレビューできいた通りの特徴や性能を感じられたので満足でしたが、肝心のサイレントの(個人的に)嫌な部分(シリコンのムニムニ感やシリコンとステム等が当たる音)は後者に関してはあまり薄れていなかったので(そりゃそう)、結局とても好き!とはなりませんでした。



Durock Black Lotus

遊舎工房より引用



大人気黒ータス君です。いい感じのアクチュエーションフォースと新参(執筆時の今となっては結構標準になってきた)形状のトップハウジングなどが合わさって、なるほど確かに今までほしかった特徴を多数持ち合わせたスイッチだと、私的にはかなり高評価です。

ちょっと残念なところ(というよりこじつけ程度の気になる点)としては、値段が結構高めなことやステムとハウジングの素材の組み合わせがあまり好みではないこと等が挙げられます。(本当に個人の感想)

最近はPianoの中に黒ータスのスプリングを入れて使ってます。

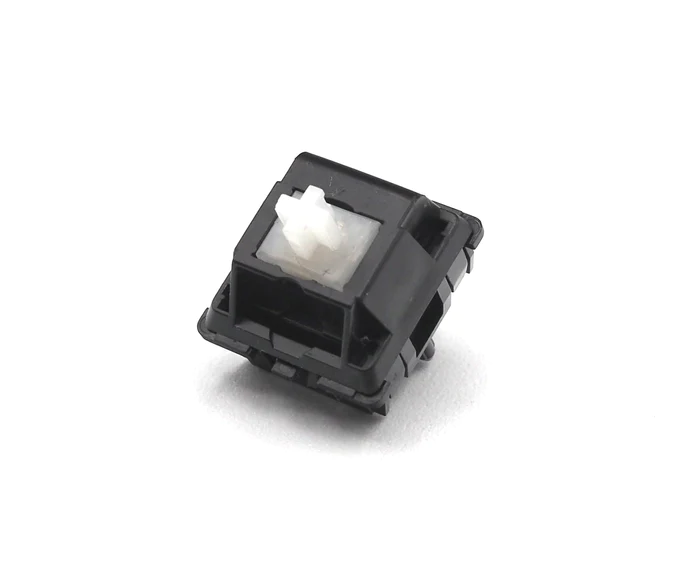

Durock POM Linear Piano

遊舎工房より引用



個人的にかなり好きなスイッチであるPOM Pianoです。

滑らかさやなんかは平均ちょっと上程度ですが、これかなりコスパがいいと思うんですよね。

素材やスイッチ本体の色といった部分でかなり個人的な評価が高く、値段が安いことから今後たくさん使っていきたいと感じるスイッチの一つであります。

ただ、個人的にはアクチュエーションフォースがもう少し強いと嬉しいので、重めのスプリングに交換して行きたいですね。

滑らかさはふるぽんぽんなどとは違って、g502とかをいい感じに塗れば結構ヌルヌルになってくれるのでとても良いです(?)。

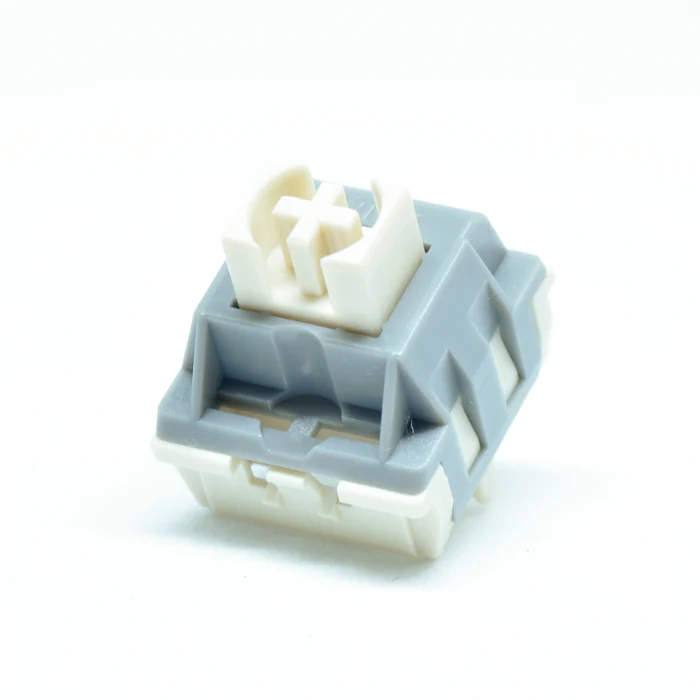

Durock Sea Glass Switches / Linear

遊舎工房より引用

可愛い色のランダムカラースイッチです。

アクチュエーションフォース以外とても好きなスイッチです。

最近流行りのハウジング形状や、UPEをまぜたハウジングとステムの素材がかなりなめらかな打鍵を可能にしていて、PCとかのペチペチした音とはかなり違ったキャラクターを持っていてとても好みに近いスイッチです。

ルブしてあげれば細かい調整もききますし、バネも変えてしまえば本当に言うことなしです。

とても可愛いですし。



MDA Future Suzuri Extra Blank Kit



遊舎工房より引用

私のキーキャップ部門でほぼエンドゲームしてるMDA Future Suzuriの待ちに待ったExtra販売。開始された瞬間にポチりました。

GBで参加したときに購入したのはLegend Kitだったので、より汎用性と今後の使用頻度などを考えてBlank Kitを買いました。

2個買いました。2個です。

40%キーボードなどへの使用を想定されて設計された大容量キーキャップセットを2セットです。もう当分キーキャップに困ることはなさそうですね。

キーキャップは資産です。



今年届いたGB



去年に参加して今年に着弾したGBを上げていきます。



MDA Future Suzuri



Extraの紹介が先になってしまいましたが、そうでなくてももはや詳細説明の必要はないでしょう。

素晴らしい配色とキーの組み合わせ。私の需要にバチコンハマりました。(欲を言えばレジェンドが左上に小さめで表示されてたらもっと良いのですが、そんなことは些細な問題に過ぎません。)

Keeb_PDでこのキーキャップセットを見ない週はありませんね。



Cisne Keycap



Discord 40% keyboards server Cisne channelより引用

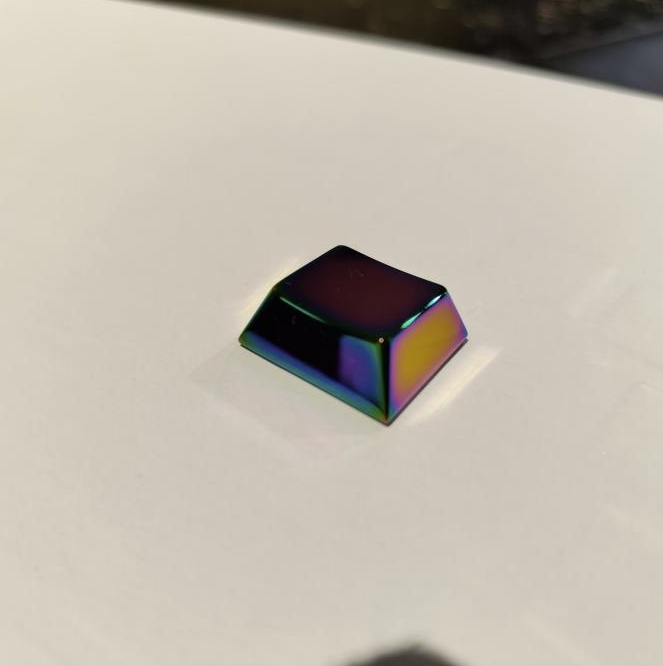

SonatinaさんがGBをしていたCisne Keyboardに参加していた知人がいたのでそのうちのオリジナルアルチザンキーキャップ(R3 1.25U)のみに相乗りさせていただきました。

この写真でも十二分に魅力は伝わりますが、実物を見ると本当にきれいで、一度袋から出してチラと見たあとは指紋がつくのが怖くてずっと袋に入れっぱなしです。

これはいい買い物をしました。



今年設計したキーボードとか



2年目に設計したり色々仕様変更したオリジナル設計キーボードを紹介します。



Watercress Base



キーレイアウト早見表

去年の自キ活一年目でやったことブログで構想した、複数のキーボードを組むときに選択して組み立てができるキーボード、Watercress Baseを設計しました。

決まったラインで基板やプレートを切り取って部品実装することで、上記のベン図風なレイアウト図の5パターンから好きなキーボードを組み上げられます。

詳しい特徴や仕組みなんかは後日別ブログにしてまとめたいと思いますので、ここでは「ほーんおもろいね」くらいで見ていただけると嬉しいです。



自作キーキャップ





自分でキーキャップの3Dモデルを制作してみました。

ステムは3Dプリントなどを想定した設計にはできていませんが、表面RなどはMDAをベースに、コンベックスをより丸く、厚みをより厚く、なんてことを色々考えながら作って遊びました。

ほしい数分をプラモのランナー的somethingで繋いでJLC PCBとかに頼めそうなstlファイルを作ってみたりもしました。

細かさ的にこのまま素直に作ってくれるかは怪しいですが、かなり安く作れるみたいなので期待が膨らみますね。



StarAnis50





カラムスタッガードとGrin配列を組み合わせたキーボード、StarAnis50を設計しました。

私の設計したキーボードにはすべてハーブ系の名前をつけているのですが、いつかつけたかったStarAnisという名前をかなりイカしたキーレイアウトのキーボードにつけられてとても満足です。

現時点ではただのFR4積層しか設計できていませんが、そのうちには上下の縦方向にも立体的にGrin配列を踏襲し、flexible基板でなめらかなカーブを描いてみたいなどと構想してたりします。



OME001(仕様変更)



SCP-1000-JPのファンアート的キーボード(?)のOME001に少しの仕様変更を施しました。

もともとアクリル積層を前提としたキーボードですが、それにMarjoram12を対応させたり、一部シルクを変更したりなどしました。

今後もマイコン周りは自分の中でホットな設計箇所(ファームウェアにちょっと触れたことなどが原因)なので、これからも色々仕様を詰めて洗練させていきたいですね。



Coleus56





Coleus46の完全上位アップグレード版、Coleus56を設計しました。

特徴としては、ガスケットマウントであることや、Coleus46にはなかったロータリーエンコーダー、並びに親指クラスタ。さらに中心部に左右一列づつキーが増えているということなどが挙げられます。

中心部にキーが増えることで、TYGHBなどのキーを両手どちらでも打つことができ、よりスマートでスムーズな分割キーボードライフを送ることができます。

更にこの写真だと分かりづらいですが、オリジナルパームレストはテント角とチルト角がついており、(私の)手の形状に合わせてえぐられたそのデザインも、体にすっと馴染むイカした見た目と機能を兼ね備えています。

更にアッパーケースとアンダーケース、パームレストはそれぞれが磁石でくっつく設計になっているため、ネジを一切使わず、カスタマイズ性や整備性が向上しています。



Treadstone50



マークさんのTreadstone48を少し改変したレイアウトのTreadstone50を自分用に設計しました。

亜鉛めっき鉄板の積層や、追加LEDなどを配置したりしてなかなか楽しく設計できました。

なお例によって例のごとくスタビ穴は開けてません。



Marjoram12



ブログ内の登場順がおかしくなってしまいすみません。(とっくの昔に説明したものだと錯覚している。)

Watercress45やAromaticus45、その他のHarb Keyがお送りするいくつかのキーボードにポン付けするだけで使用できるテンキーパッド、Marjoram12を設計しました。

対応するキーボードにはTRRSケーブルジャックが備わっており、それとケーブルを一本接続するのみで特別な設定を必要せずに使用できるようになっています。

これ単体での駆動も可能で、その際にはLEDを光らせることが可能です。



Watercress45(仕様変更)+Marjoram12への対応

Aromaticus45(仕様変更)+Marjoram12への対応

Neem46(仕様変更)+Marjoram12への対応

この三項目はほとんど同じです。

上記のMarjoram12へ対応するためにTRRSジャックを取り付けて回路図を少々変更して配線し直したり、マイコンをXiao RP2040に変更してI/O ExpanderのPCF8574Nを搭載してGPIOを増やせるようしたり、ちょこちょこ色々いじっています。

今後も細かい仕様変更やほかキーボードのMarjoram12への対応はしていきたく思いますので、よろしくお願いします(?)



Sorrel18



某海外のかわいいマクロパットに影響されて自分で自分が一番可愛いと思ういい感じのサイズのマクロパットを設計してみました。

基板一枚で、ケースをインテグレーテッド5mm厚3DPケースにすることで発注価格をなるべく下げられるようにし、安くてかわいい、実用的なマクロパットを目指しました。(キーマップはイメージです。)



Thyme39



今までオーソリニアのキーボードは設計してこなかったのですが、せっかくやるならおもろいやつを。ということで自分がほしいキー数ギリギリを攻めて輪郭の面白い()オーソリニアキーボードを設計しました。

現在はPCBを設計したのみで止まっていますが、そのうちこの個性的な外形をうまく活かせる方法で魅力をアップしたいと思います。



Stevia62



Thyme39と同時期に、私の中で可愛いオーソリニアという流行が来ていたときに設計した大きめでかわいいキーボードです。

左手デバイスを左右においたようなレイアウトで、余白がいい感じに可愛さを演出しています。

ケースやナンヤを設計したいと現在画策しており、可愛さを活かして楽しい見た目にできるといいですね。



最後に

本来去年の年末にあげるはずでしたが、かなり遅刻しての投稿となってしまいました。(そのせいで記憶が抜けてるせいで内容がスカスカ)

三年目のブログはもう書けることがいくつかあるのでさっさと書き始めようと思います。

そしてここまで内容のあんましないブログを読んでいただきありがとうございました!

来年も(今年も?)自作キーボードを設計して楽しくキーボードライフを送ろうと思っていますので、こんな楽しみ方もあるのね~なんて生暖かい目で見守っていただけると幸いです。

みなさんも楽しい自キーライフを!



このブログはZoom65で書きました。

自キ活一年目でやったこと

こんにちは、フェンネルです。

普段は3DCGとかキーボード設計とかRTAとか動画制作とかレースゲームとかやってます。



ちょうど大体去年の今頃に自作キーボードというものを知り、知見を深めたりキットを組み立てたりGBに参加してみたり基板設計をしてみたり......まあ見事に沼にハマりまして。今回のブログはこの一年でやってきた自キ活を振り返ってみたいと思います。



~目次~



今年購入した自作キーボードキット

今年購入して組んだり組まなかったりしたキーボードたちを書いておきます。

Pistachio_ver2

らてさんが製作、販売されていたPistachioのステンレス筐体バージョンです。

自作キーボードだと少し珍しいJIS配列の左右分割キーボードになっています。

ビルドガイドには初心者向けではないとの記述がありました。

私が初めて組み立てた自作キーボードです。

booth.pm

外周にアルミテープを貼るMODをしていますが、これがいい感じにスイッチの打鍵音を中にこもらせてくれていい感じです。



Zoom65

遊舎工房でGBされた後、通常販売されたので購入。

All in Oneキットであり、遊舎工房公式のわかりやすい解説動画のお陰で難なく完成。

キースイッチやキーキャップ、ケーブル、キャリングケースまでもが付属してこのお値段なので、カスタムキーボード初心者の方におすすめです。

沼に沈めたい知人におすすめしたところ、なんとか購入まで至らせられました。

彼がGBで買った後に私は通常販売で購入したので、私のほうが先に発送されました。彼に睨まれましたが私のせいじゃないです。

Zoom65 Oliviashop.yushakobo.jp

遊舎工房より引用

Zoom65は付属したスイッチをルブしたり、キーキャップを変えてみたり、ちょびちょびカスタムして遊んでいます。



BrownSugar Flex

後に紹介する限界技術鍵盤というサークルにて設計した、後に紹介するEchinacea110というキーボードの着想元であるBrownSugar Flexです。

設計者のKoktohさんから購入しました。

brownsugar.booth.pm

このキーボードはいくつかのパーツごとにモジュール化されているため、自由にレイアウトを変更することが可能です。

すべて結合させれば100%近いキー数になり、最小構成では30%キーボードにもなり得ます。

現在はパーツが集められていないので(主に大量のキーキャップとスイッチ)、まだ組むことができずにいられますが、本来の購入目的である、Echinacea110の設計に向けた研究用途として、ちょくちょくいろいろいじっているので、そこから得られた知見も多く、購入してよかったと感じています。

後日boothでの在庫もなくなり、再販予定はないとのことでしたので、このタイミングで購入することができて幸運でした。



今年購入したスイッチとキーキャップ

キーボードを組む過程で購入したキースイッチやキーキャップをざっくりと紹介します。

コメントはあくまで私の感想です。

Gateron 3 Pins G Pro White Linear Silver Switches

Pistachio_ver2を組むにあたって遊舎工房にて購入。

購入理由は単純明快。コスパがいい。

Gateron 3 Pins G Pro White Linear Silver Switchesshop.yushakobo.jp

遊舎工房より引用

私は値段も変わらなかったので、なんとなくTwo Stage Springの方を買ってみました。

特徴としては、35gのリニア3ピンスイッチといったような感じです。

値段の割にチープさは感じず、非常に満足です。

最近G pro SwitchはバックライトLEDをより広げるv2(2.0?)が発売されたらしいので、そのうち試してみたいですね。



Pearlio™ Switches / Linear

後に紹介するSantolina9を組むにあたって遊舎工房にて購入。

Santolina9が比較的小さいマクロパットであることから、せっかくなら話題の超高級スイッチを使ってみようと思い買ってみました。

Pearlio™ Switches / Linearshop.yushakobo.jp

遊舎工房より引用

リアルウムピェな自己潤滑性マシマシ透け透けリニアスイッチです。

触ってみての感想ですが、滑らかさは油王ですら凌駕していました。ステムがヌルヌルになるだけでここまで違うのかとは正直驚きました。にしても高いです。

ハウジングがポリカとナイロンなので、割と高めの打鍵音です。POMとかだったらまた違ったのかなぁとか思いつつ、潤滑性を保持するにはこの組み合わせが良いんでしょうね。



Alpaca スイッチ

後に紹介するChervil8ORを組むにあたって遊舎工房にて購入。

かつてはその優秀さ故、水王登場までリニアの市場を独占したといわれるそのスペックを試してみたく買ってみました。

Alpaca スイッチshop.yushakobo.jp

遊舎工房より引用

ステムのグラつきも比較的小さく、62gという重さも個人的に高評価です。

しかし、これはポリカハウジングあるあるなんでしょうが、スイッチプラーで引き抜く際にトップハウジングを割ってしまいました。現在彼はスタビ入りのChocスイッチのような、ルブしてないスタビのような、カチャカチャ音を奏でてくれています。



Durock POM Linear Piano

こちらも同様、Chervil8ORを組むにあたって遊舎工房にて購入。

遊舎工房で触れるお試しスイッチで気に入ったので買ってみました。

Durock POM Linear Pianoshop.yushakobo.jp

遊舎工房より引用

私はLubedバージョンを購入しました。なかなかなめらかで、少し低めの打鍵音も好みです。値段もそんなに高くないので、今後も各所で使っていきたいスイッチですね。



Corsair PBT DOUBLE-SHOT PRO Keycaps

Pistachio_ver2を組むにあたって遊舎工房にて購入。

ビルドガイドにて、らてさんがおすすめされていたものを鵜呑みして買いました。

Corsair PBT DOUBLE-SHOT PRO Keycapsshop.yushakobo.jp

遊舎工房より引用

Pistachio_ver2のJIS配列という利点を活かせるJIS配列キーキャップです。

この値段でありながら、PBTダブルショット1.5mm圧で、チープさは感じません。

LEDもきれいに透けてくれて、Oリングが付属するので、かなりコスパの良いお得なキーキャップセットです。



CHERRY MILKSHAKE™ PBT Dyesub Keycaps Weird Base

以前からずっと欲しかったMILKSHAKEがInstock販売されたので購入。

このセットでしか見ることのない、独自のフォントが使用されたWeird Baseを買ってみました。

Cherry Milkshakenovelkeys.com

NovelKeys_より引用

この可愛らしい見た目が最高ですよね。

現在はZoom65に装着して使っていますが、かなり所有欲を満たしてくれます。

ノベルティも多いので、様々なキーボードに使用できます。

唯一問題があるとすれば、私がこのフォントに見慣れてしまったことですね。初見のあの不思議さはもう感じられない......



今年参加したGB

自キ活一年目でいきなりGBのシステムとその配送までの期間の長さを受け入れ、3つも参加してしまった記録を記しておきます。

MDA Future Suzuri

2021年の12月初頭、今まで使っていたキーボードから大きくレイアウトが変わらないものを求めて、Pistachio_ver2を購入、組み立てをしました。

しかし、2022年になった頃には40%キーボードの可愛さを知ってしまいました。

2月には自分で40%キーボードの基板設計を始めるのですが、その話は一旦おいといて...... 2021年年末。最高にデザインのイカした40%キーボード向けのキーキャップGBが開始されました。

[GB] MDA Future Suzurishop.yushakobo.jp

遊舎工房より引用

大量のコンベックスキーや、ノベルティ。1Uの機能キーが揃ったキーキャップセットは他にあるでしょうか。

その機能性や配色等デザイン。そこに魅入られ、即刻GB参加。新型コロナウイルスの影響で大陸からの発送が遅れていますが、私の中で現在エンドゲーム/キーキャップ部門、暫定一位です。

GB期間当時は金銭的余裕がなく、Legend Kitしか購入できませんでしたが、もしExtra販売が行われたらBlank Kitも購入したいです。



Zen Pond IV

遊舎工房ストアページを見るたびに覗いてしまう「終了したグループバイ」カテゴリー。その中でも別格に美しく輝くZen Pond III。終了してしまえばどうあがいても手に入れられないGBというシステムに、もっと早く知っていればという悔しさを噛み締めていた2022年1月...... まさかのこのタイミングでGB第四段開始です。

[GB] Zen Pond IV (SA & Cubic)shop.yushakobo.jp

遊舎工房より引用

私は上画像の黄色い1U Cubicを購入しました。

本当に美しく繊細なレジンに踊る金魚は愛らしくて仕方ありません。想像の100倍丁寧な梱包に包まれたこれを開封したときはあまりの造形のクオリティに息を呑みました。

現在マクロパッドSantolina9に取り付けて、立てかけた状態で鑑賞していますが、Cubicにして良かったと感じています。上や横から見やすくていいんですよね。

Jelly KeyのGBはまた機会があれば参加したいですね。



Cisne Keycap

私を自キー沼に沈めてくれた尊敬すべき知人の彼が、Cisne KeyboardのGBに参加しています。そのCisneのオプション品としてオリジナルキーキャップがあるのですが、そのキーキャップオプションにだけ相乗りさせてもらいました。

Discord 40% keyboards server Cisne channelより引用

Cherry Profile R3 1.25Uという、Cisne等エルゴ系左右分割キーボードにしか使わんやろという不思議なキーキャップです。(あたりまえ)

PVDカラーのアルミキーキャップに惹かれて参加。届くのが楽しみです。



今年設計したキーボード

今年、基板設計をしたキーボードを現在の進捗とともにまとめておきます。

紹介する順番は私の所属、管理しているディスコードサーバー(進捗報告鯖(名刺(Santolina9)の表記ではProgress Report Server))でのチャンネル表示順なので、設計順ではないことをご了承下さい。

また、本ブログ中に掲載されている画像はすべて開発中のものであり、製品版では異なる場合があります。ご了承下さい。(まあ発注出来ればの話ですが)

Herb Key

私個人名義で基板の設計をしているキーボードブランド「Herb Key」。その一覧です。

これはロゴ
Tester88(没)

次項のTester58の元になったキーボードであり、私が初めて構想したキーボードです。

キーレイアウト

今見るとSUGOI DEKAIです。Testerの名前の由来は中心に広く設けられたキースイッチテスターエリアですね。

「キーボードにスイッチテスターついてたら面白くね?!」ってな感じのノリで構想した記憶があります。左右端のMacroキーからは、キーキャップの入手性なんて言葉を知らない初心者感満載の雰囲気が感じ取れます。

レンダー画像

上図の通り、マウント方法はアクリルガスケットもどきを採用する予定でした。

この頃はとにかく知識がなく、ガスケットマウントすらあまり理解していませんでした。

レイアウト、マウント方法、サイズ、コスト。こんな感じの理由からこのキーボードは没になりました。



Tester58

Tester88のGL516互換バージョンです。当時はサリチル酸主催GL516デザインコンテストが行われていたので、デザインガイドを見ながらなんとか設計してみたキーボードです。

キーレイアウト

左右の忌々しいMacroキーが消え去り、5x16Uに収めました。

中心部にはTesterエリアが配置されていますが、全キーソケットがPCBにあるので普通にスイッチとして使えます。(もはやTesterとは何なのか......)

レンダー画像

github.com

そしてなんとこのキーボード、GitHubにてデータが公開されています。金銭的余裕がなく、発注~動作確認ができていませんが、沢山の人に協力していただいたので、なんとか発注直前までは持っていくことができました。

もし興味(度胸)がある人はぜひ作ってみてください。



Mugwort66(没)

Tester88の左右分割バージョンとして設計する予定だったMugwort66です。

キーレイアウト

このキーボードの設計はここで終わっています。というのも、左右端の忌々しいキーレイアウトが理由なのもありますが、これを設計しようとした当時、左右分割キーボードの設計知識が私にまったくなかったからですね。

なのでしばらく温めておいたのですが、後に紹介するColeusにその役割を全うさせることができたので、結果的に没になりました。

ちなみにMugwortは日本語で「よもぎ」です。



Watercress45

Jones配列を踏襲した、オーソリニアに近いシンメトリカルなロウスタッガード40%キーボード。Watercress45です。

キーレイアウト

私が人生で初めて設計した40%キーボードです。

上記でJones配列を踏襲した、と書いていますが、キーレイアウトを思いついた時点ではJonesというキーボードの存在は全く知りませんでした。

この配列を思いついてから、様々なキーボードの設計データを漁るうちにNishio TakeshiさんのJonesにたどり着いた。という経緯です。

やはりこの世の便利なものや優れたものは思いついた時点でほぼ確実に先駆者がいるものなのですね。

Jonesの設計理念解説のページで配列自体の利点はNishio Takeshiさんが詳しく論理的に解説されているのでここでは省略します。

FR4サンドイッチのレンダー画像

私がこのキーボードで目指した物理配列以外での利点は以下です。

・1UのSpaceとEnter
・スタビ絶対使いたくない
・かっこいい(当社比)

スタビを使いたくないことと1Uにしたかったことは利益が合致していたので迷わず採用しました。後はハッピーな配列に少し近づけてかっこいい(かわいい)見た目を目指しました。

これはロゴ

GL516互換ではない、完全オリジナル(?)のキーボード設計は初めてだったので、キーマトリクスや配線になかなか苦戦しました。

配線ミスの探し方もわからないので、ダメ元でツイッターにてレビューしてくださる方を探してみたところ、まさかのNishio Takeshiさんに配線のアドバイスを頂くことができ、めちゃくちゃビックリしました。Jonesの設計データや設計理念からは様々な知見を頂いていたので、まさか直接本人から話しかけていただけるとは夢にも思わなかったです。

その後はファームウェアの完成まで一応できたのですが、例によって例のごとくお金がないので発注することができず、細かいアップデートを現在でも続けています。

アップデートと言ってもそんなに凝ったものではなく、ベゼルを広げてアクリルをFR4プレートの間に挟めるようにしてみたり、発注しないうちにProMicro、コンスルーの入手難度が爆上がりした結果、マイコンをXiao RP2040に変更したり、ちょびちょび手を加えてます。

ちなみにWatercressは日本語で「クレソン」です。



Watercress45_v2

無印も発注していないのになんとv2が設計されました。

理由は単純明快。お金がないのです(しつこい)。

キーレイアウト

キーレイアウトの変更点はそんなにありません。しいて言えば左右下含めAll 1Uとなったことでしょうか。

キーボードとしてのアップデート点としては、ケースがついてガスケットマウントになりました。

しかしv2の設計が終了した後、無印のマイコンが変わりやがったので(誰のせいだよ)、Xiaoに対応させるのと同時に、無印のPCBをそのまま使えるように今後仕様変更する予定です。

ProMicroバージョンのレンダリング画像

同上

ケースの素材は3Dプリンター製を考えて設計しています。と言うより金属ケースの設計が複雑すぎて途中で訳解んなくなっちゃったんですよね。(仮にも機械系の学問は多少修めているのに......)

頑張れば工場に小言を言われる程度のものはできそうなんですが、もう少し経験(と資金)を積んだらまた挑戦したいですね。



Watercress45_v3

無印を設計しないまま幾月もの時がたち、v2を設計するには飽きたらず、v3の設計がされました。

足りない頭をフル回転させて、Tester88の頃には机上の空論で終わってしまったガスケットマウントの設計もv2でなんとか完成させましたが、私の力量ではデザインをこることまでには至りませんでした。

Masroさんや、AI03さんのものまでとは言わずとも、私もケースデザインに多少なりとも工夫を入れてみたくなったので、設計してみました。

設計データより引用

同上

コネクタ付近

キーレイアウトはv2と同じく無印のAll 1Uバージョンです。

v2の時点で実は諦めていた目標がありました。とは言ってもケーブルコネクタをキーボードの中心に持ってくるということなのですが、Wartercress45自体が偶数行であるがために、見た目をスマートにこれを達成することが私の力量では難しかったのです。

というわけで、v2で諦めたコネクタの中心への移動と、デザイン面での強化を主軸に置き、v3の設計をしました。

初期デザイン案という名の落書き

お手軽にデザイン性を向上させようということで、ケースの一部にアクリルを使ってみることにしました。上画像の赤線はそういうことです。

v2では設計当初にスイッチプレートやPCBにスリット(スリット好きねぇ)を入れようと考えていたため、LEDを入れることを諦めたのですが、(結局その後スリットは排除されます。)v3ではケースでもLEDをつけてやろう!とおもい、この考えに至りました。

上面にもLEDの光をより透過させるため、スリットを設けている。(スリット好きねぇ)

また今回の目標である、コネクタの中心出しですが、ドーターボード(以下、娘板)を使うことで解決しようと思います。

v2でもできそうじゃんと思ったそこのあなた。そうです。v2を設計しているときの私は娘板の存在など知りもしなかったのです。

さて、ここで私は娘板に関する知見を集める中で、PCBと娘板を接続するケーブルとコネクタを探していました。

Keeb Taroさんの動画より引用

通常は上画像のような薄いフラットケーブル(リボンケーブル)を使用するのですが、何分入手性が私にとって高くなく、仕方なく秋月電子千石電商にて販売されているものから探すこととしました。

akizukidenshi.com

秋月電子通商より引用

最終的には上画像のものを使用することになりました。

しかし、電子工作界隈の中では比較的小さい部類のケーブルとコネクタですが、キーボードケースの中ではかなりのスペースを専有します。

L字コネクタを使用してもなかなか取り回しが難しく、設計中最後までこの大きさに振り回されました。

最終的に設計した娘板のデータ

もはやキーボードの娘板とは思えない大きさをしています。もっと私に先を見すえた設計をする力があればうまく小型化できたのでしょうが、かなり難しかったです。

また、上画像を見ればわかるのですが、今作ではマイコンをXiao RP2040とし、娘板にマイコンを設置しています。導通の安定性等問題は少なからず微妙にありましたが、試験的な意味も含め設計してみました。これも娘板の肥大化に一役買ってくれていますね。

娘板周辺及びケース下側全貌

ケースの側面に沿うように彫られている溝はケーブル誘導用のものです。

中心の穴はもちろんウェイト用なのですが、今回はこのウェイトも少しこだわっていて、ここにもアクリルを使用します。これによりPCBが後ろから透けて見え、かなりイカスんじゃないかと思いまして。

といっても元ネタと言うか参考元があるんですけどね。

Linworks x TGR Dolice というキーボード

このキーボードに感銘を受けてこのような構造を取ってみました。

v2ではガスケットマウントでしたが、このような構造にしたため、打鍵感にステータスを割り振ろうとも、PCB下にフォームを詰められないことから、トップマウントにすることとしました。LEDの光もなるべくいろんな所に広げたいので、このほうが好都合です。

Watercress45 v3の構造

ケース上側とアクリルでスイッチプレートを挟み込んでいます。娘板がかなり大きな場所を取っていることから、PCB下のスペースがかなり専有されてはいますが、全体の高さは一般的なケース付きカスタムキーボードとほとんど変わりません。

参考までにZoom65と比べてみましたが、v3の方が2,3mm高い程度です。

上面デザイン(スイッチプレート及びケース細部は最終版と異なる)

最終的なデザインですが、ケースであることの利点が活かせず、積層ケースのような人によって結構好みが分かれる感じになりました。これでも一ヶ月近くはデザインに悩んだ結果私がモデリング可能な範囲で設計してみたのですが、かなり力不足を感じざるを得ない結果となりました。

とは言え、個人的には結構満足できるクオリティにはなったので良かったです。

実は設計開始直後はこんなに左右のベゼルを広げる予定はありませんでした。原因は例によって例のごとく私の設計の経験不足によるものなのですが、致し方ありません。

PCBの発注ファイルより引用

コネクタの大きさが当初予定していたよりもかなり大きく、コネクタの関係から上下方向にベゼルを伸ばせなかったことから、左右に大きくPCBが肥大化しました。

その後色々試行錯誤してみましたが、左右で2,3mm程度しか小型化できなさそうだったので、諦めちゃいました。申し訳程度に開いた大きなスペースにはダイオードを固めておいておきました。かっこいいですね。

これ今書いてて思ったんですが、娘板の方を肥大化させればかなり左右は詰められそうですね。今後のアップデートに期待です。(するとは言ってない(というのも、デザインを後から変更するのがなかなか厳しいのと、結構今のデザインが気に入っているから(言い訳)))



Watercress45x

Watercress45のXスイッチバージョンです。Xスイッチが初めて日本で発売が開始されたときにノリで設計したものです。

鯖のチャンネルにはこの画像以外の情報がないです。

もちろんですがレイアウトは無印のAll 1Uバージョンです。

Xスイッチのキーキャップが充実してきたら作ってみたいですね。



Watercress53gl

Watercress45のGL516互換バージョンです。

Watercress45は左右幅が12Uなので、GL516互換ケースにそのまま乗せるとベゼルがかなり広くなってしまうので、左右に8キー追加しています。

キーレイアウト

\(^o^)/ ←これみたいで結構かわいいですよね。GL516ケースを手に入れたら作りたいですね。

Watercress53glのロゴはまだないので、そのうち作ります。



Watercress37

Watercress45のいわゆるQAZ配列と呼ばれるものバージョンです。

キーレイアウト

30%キーボードに近く、自分の中でまだキーマッピングが確定していないので、具体的な設計には至れていません。(例えば上の画像で言うとTabがない)



Watercress49

Watercress45のアローキーが付属したバージョンです。右下の一部のキーが削られてアローキーとプラスで2キーが追加されています。

キーレイアウト

なかなか可愛いですよね。かなり実用性が高そうですし、Watercress45がそのまま50%キーボードにアップデートした感じでしょうか。

こちらも現在はまだ構想段階で設計は止まっていますが、上項の37や当49、後の57と67を作り分けられる基盤のような存在となる、Watercress Baseが作れれば、キット作成者が自身でレイアウトを選んで作ることが可能となり、コスト面や技術的面白さ(自己満足)といった部分でかなり楽しそうだなぁ......と今書いてて思いました。(供述)

ここに書いてしまったからには設計しないとですね!(追い込み)



Watercress57

こちらは単純、Watercress45のテンキー付きバージョンです。Ice Candyオマージュとも言っていいかもしれません。

キーレイアウト

度々論争が巻き起こる、「40%にテンキーを加えて扱うくらいなら60%使えよ!!!」といった過激派の皆様に怒られそうなレイアウトですが、私は40%キーボードのその可愛さ故にこうして設計を大量に行っているので、普通に利便性はほしいです()

一体型のキーボードでテンキーを左側に持ってこれるのは自作キーボードの強みですね。



Watercress67

Watercress45にアローキーとテンキーとファンクションキーを加えた色々ましましなキーボードです。

キーレイアウト

40%版の1800レイアウトって感じでしょうか。可愛いですね。

設計理念は49や57と同じ感じです。67のテンキーが右側にいるのは単純に見た目がいいからですね。

風呂敷を広げに広げまくったWatercressシリーズですが、すべて発注して頒布までしたいと考えています。尚いつになるかは未定です。



Aromaticus45

Watercress45のGrin配列バージョンです。

ここでHerb Keyのキーボードの名前のつけられ方の簡単な説明ですが、前項までのWatercressシリーズは基本的にはJones配列そのままのものにキーを付け加えていっていることから、基本となるWatercressの名前は受け継がれて、キー数によって後ろの数字が変わります。

対して本項のような物理配列が大きく変わるようなものは基本となる名前が変わります。ややこしいですよね。私以外誰も、どのキーボード名がどれかなんて把握できていません。

キーレイアウト

キーレイアウトはこんな感じです。わけわからないところにアローキーが置かれてますがお気になさらず。

時系列的に言えば、Watercress45の無印に次いでこれがオリジナルのキーボードというカテゴリーでは二作目ということになります。

そんな経験の浅い中でGrin配列などと設計の難しい配列に手を出したもんですから、かなり苦労したのを覚えています。そのせいかLEDが他ではついているところ、Aromaticus45のみついていないんですよね。

レンダー画像

このキーボードも基本的にはJones配列に習っています。Bを両手で押しやすいよう工夫したり、Jonesの設計理念からはそんなに崩れることなくGrin配列を実現できたのではないかと感じています。

これはロゴ

ロゴはすべて私が手書きしたものを、沼に沈めてくれた知人がディティールアップ+文字入れをしてくれているのですが、毎度センスが高く感謝しています。

このキーボードもそのうちXiao化させたいです。ファームウェアがWatercess45と一緒にできるので楽ですね。

Aromaticus45のケースもそのうち設計したいです。

ちなみにAromaticusは日本語で「アロマティカス」です。



Coleus46

Watercress45の左右分割バージョンです。

キーレイアウト

特徴としては、左右を三本のTRRSケーブルで接続することでマイコンを一つで左右接続することを可能としています。すでに頒布されているものでは同じ特徴を持つのは、まーびぃさんのAlico48ですね。

【委託】Alico48shop.yushakobo.jp

遊舎工房より引用

本家Jonesにも、一体型だけど左右分割のように使えるNishio TakeshiさんのNoraというキーボードがあります。Noraほどかっこいいキーボードを作ることはできませんが、Coleus46では見た目をよくするちょっとしたことを仕込んでます。

レンダー画像

これだと少しわかりにくいですかね。

設計データより一部引用

上画像上部の、キーボード上面から見える位置にダイオードをずらりと並べてみました。本来必要数である46個だと、三列できれいに並べれられないので、二個ほどダミーのダイオードが設置されています。

イメージは堕落猫さんの山田格子です。

darakuneko.booth.pm

これはロゴ

Coleusの花をイメージして書いたロゴですが、いまいち何かわからないので某千葉k......県のキャラクターみたいにも見えますね。

ちなみにColeusは日本語で「コリウス」です。



Coleus52

Coleus46に親指クラスター2キー+ロリコン(or Joystick)+OLEDなテント&チルトパームレスト付きのケースモデルです。

キーレイアウト

親指部分を"エルゴノミクス"な感じで湾曲させた、Coleus46のケース付きアップデートバージョンになってます。

初期デザイン案という名の落書き

パームレスト部分は手の形状に合わせて親指下が凹んでいる形状にしたいと考えています。

ジョイコンを搭載したキーボードがまだまだ少ないので、なかなか知見が集まらず、ファームウェア上で動かすのが個人的に難しいので、未だ設計は進んでいません。ただケースの方や、ジョイスティックをロリコンとチェンジできるような構造は考えているので、今後に期待です。

上の落書きどおりな造形ができれば、かなりかっこよくなりそうなので、楽しみですね。(お前が設計するんじゃい)



Neem46

Watercress45にOLEDとロリコンを加えたAlice配列バージョンです。

キーレイアウト

Alice配列にしたことによって見た目も機能性もかなり上がったように感じます。

このキーボードを作る中で斜め配線の経験が得られるだろうと四苦八苦して最終的に配線の美しさを捨てた記憶があります。

レンダー画像

以前ちらっと、Watercress45、Aromaticus45、Coleus46、Neem46の中で人気投票(ぷちIC?)をしたことがあるのですが、割とダントツでNeem46が人気でした。

最近トレンドなトラックボールと組み合わせたモデルなんかも設計できたら楽しそうです。

これはロゴ

ちなみにNeemは日本語で「ニーム(インドセンダン)」です。



Comfrey77

Watercress45のGL516ツメツメバージョンです。(というよりもはやJonesのGL516バ-ジョン)

キーレイアウト

65%や70%に匹敵するキーの量です。左右下とかキーマップが余っちゃってますね。

レンダー画像

これほどの量の1Uキーキャップセットなんてないよなぁとか終始思いながら設計をしていました。

これはロゴ



このキーボードもTester58同様、発注~動作確認ができていませんが、沢山の人に協力していただいたので、なんとか発注直前までは持っていくことができました。

もし興味(度胸)がある人はぜひ作ってみてください。

github.com



Sage32

Watercress45の30%バージョンです。

キーレイアウト

これもまた、自分の中でキーマップが定まっていないので、構想段階に過ぎません。

レンダー画像

実はまだ本格的な設計をしていないにも関わらずv2案が出ています。

左手キーボードかな?

ちなみにSageは日本語で「セージ」です。



Alpinia70(没)

Aromaticus45拡張版です。

キーレイアウト

Grin配列は中央が沈んでいるだけなので、左右部分を膨らませたらより打ちやすくなるのではないかと思い構想した結果、あまりにもデカくなりすぎ、All 1UのComfrey77の二の舞いになったことから没となりました。

レンダー画像

ツイッターではエイプリルフールネタとして流させていただきました。成仏してクレメンス......
ちなみにAlpiniaは日本語で「アルピニア」です。

更にちなむと月桃の学名はAlpinia zerumbetです。



Cornelish

Corneliusが欲しかったのでアクリル積層真鍮プレート版のCornelius、Cornelishを設計しました。

設計データより引用

特徴は以下のとおりです。

Corneliusから少し改変したキーレイアウト
・アクリル積層真鍮プレート
・全高21.6mm
・All 1U

上画像それぞれの層のスペックは以下のとおりです。

・5mm アクリル
・2mm 真鍮
・3mm アクリル
・1.6mm FR4
・5mm アクリル
・5mm アクリル

落書き

バックライト(BL)とアンダーグロウ(UG)を上画像のように配置しています。
名前の由来はCorneliusと英語で〇〇っぽいをあらわすishからきています。



OME001

SCP-1000-JPをテーマにしたキーボード、OME001です。

いわゆるファンアート(?)的なやつです。

キーレイアウト

Jones配列を踏襲しながら、いままで(All 1U)よりかは比較的そろえやすいキーでレイアウトを組みました。

バックプレートやスイッチプレートにちょこちょこネタを仕込んであります。

イメージはhsgwさんのlainです。

以下にちょこっとバックプレートの画像を出しておきます。



限界技術鍵盤 - Limit Technology Keys

私を沼に沈めてくれた知人、佐藤氏(Twitter : @sato_jayo)と私で活動している、自作キーボードサークルです。限界技術鍵盤では「技術的限界への挑戦」をコンセプトとして、これまでのキーボードにはなかった機能や、使われてこなかった技術を搭載したキーボードを設計していく予定です。

この項では、その限界技術鍵盤(Twitter : @LimitTechKeys)名義で設計、製作しているキーボードを紹介します。

これはロゴ



Chervil8OR

まずは簡単なものを発注して自作キーボードの基本を知ろうってことで設計から発注、組み上げまでを行った、Chervil8ORです。

キーレイアウト

ORはOLEDとロリコンを表わしています。

レンダー画像

私個人としては、初めて自設計で発注したキーボードになります。やはり発注してこそわかることは多いですね。いい経験になりました。

こちらのキーボードもGitHubにてデータを公開しているので、よければ作ってみてください。

github.com

ちなみにChervilは日本語で「チャービル」です。



Santolina9

遊舎工房でおこなわれた、meishi2展に参加するために設計、制作した名刺サイズのマクロパットです。

キーレイアウト

Xiao RP2040を使用した、Grin配列のかわいいやつになりました。

表側

裏側

佐藤氏と私フェンネルのロゴ。加えて限界技術鍵盤、進捗報告鯖、Herb KeyとSantolina9のロゴ。かなりてんこ盛りな名刺になりました。
実はこの名刺で当時発売したてのXiao RP2040でLEDをつけようとその試作基板にしたかったのですが、私が普段なら絶対しないような回路ミスを犯しまして、見事にLED部分は没となりました。

この後こいつは大福さんのmeishi2展の行ってきました動画や、海外のKeyboard NEWSに載ったり、自作キーボードカレンダーの表紙に載ったりと様々な場所で活躍しました。

ファームウェアの開発を担当した佐藤氏のコメントもあるので、是非以下のリンクから彼のブログを見に行ってみてください。

satouroom.hatenablog.jp

自作キーボードカレンダーの表紙に載っている写真。裏から光を当てている。

ちなみにSantolinaは日本語で「サントリナ」です。



Nigella40(没)

トグルスイッチと7セグメントLEDで面白いことをしようとしたキーボードです。

キーレイアウト

アクリルできれいに見た目を整えなかなかイカしたキーボードになる予定でした。

レンダー画像

没になった理由としては、7セグメントLEDをまとめて動かすドライバーがなかなかうまく動いてくれなかったことですね。今後も物を変えたり環境を変えたりすればうまくいくかもしれないので、試してみたいですが、Nigella40の意思を継ぐもの(後述)が現れたので、現在は没キーになっています。

ちなみにNigellaは日本語で「ニゲラ」です。



Chive48

プレートにて高さを変え、テント角をつけて半立体とし、様々なセンサーやモーターを取り付ける予定のボードです。

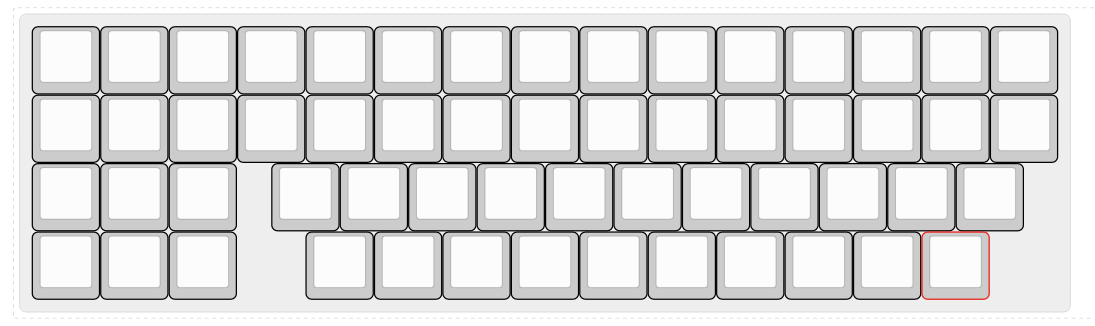

キーレイアウト

温度計や湿度計、CO2センサーや環境センサーなんかをつけてみたいですね。

レンダー画像

上画像の歯車のようなものは歯車です。某マザボのようにくるくるする予定です。しかし、現在は自作キーボードに搭載するほど小さくて扱いやすいモーターを見つけられていないので、まだ構想段階にあります。技術的には不可能ではないと考えているので、今後に期待ですね。(お前が設計するんじゃい)

ちなみにChiveは日本語で「チャイブ」です。



Echinacea110

磁気ポゴピンを使用することによってレイアウト変更を可能とした30~100%キーボード、Echinacea110を設計しました。
使用可能な合計レイアウト数は48です。

すべてつなぎ合わせたときのキーレイアウト

各モジュールごとのキーレイアウト

使用可能なレイアウト一覧

本ブログの最初の方で紹介した、KoktohさんのBrownSugar Flexに触発されて設計したキーボードです。

各モジュールは磁気ポゴピンで接続され、スムーズな付け外しが可能です。

また、「全てつなぎ合わせたときのキーレイアウト」画像のファンクションキー列と数字列はそれぞれモジュールとして分かれますが、ファンクションキー列のみを本体モジュールに接続することも可能であり、そのときは保存されたファンクションキーのキーマップが適応されます。

同様に、同画像3キーのモジュールとその上の機能キーモジュールもファンクションキーと数字キーの関係と同様の関係性を持ちます。

また、左右のテンキーモジュールは取り外してマクロパットとして個別に使用が可能です。

設計データより引用

大体のデザインはこんな感じです。

マイコンはメインでラズパイピコ、サブでXiao RP2040を使用しています。

ピン数に対してキー数がちょっと多いので、ioエクスパンダを使用しています。

Nishio Takeshiさんが確立させた、総当たりマトリクスを使用すればもっとたくさんのキー数に対応させられるのですが、モジュールをとり外した時の、安定性について不安が残ったので、このような形を取っています。

資金さえ集まればすぐにでも発注できる体制は整っています。(磁気ポゴピン一台分だけで10kする......)



Dill44

佐藤氏レイアウト考案のアクリルキーボードです。

キーレイアウト

機能としては、外周にLEDテープを貼ることで、一見何も見えない特殊な加工がされたアクリルの表面に模様を浮かび上がらせます。

レンダー画像

持ち手がついてます。

現在はまだ、アクリルの特殊な構造についてその特性とキーボードの親和性について考慮中であり、本格的な設計には至っていません。



Tarragon40

Nigella40で没になった7セグメントLEDのを使用して、物理的な鍵を刺して回さないとキーボードが使えない、キーボードを構想しています。

初期デザイン案という名の落書き


7セグメントLEDと砲弾型LEDでタコメーターのようにkps(キー・パー・セカンド)(一秒間に何キー打ち込んだかの指標)を表示させる仕組みです

他のキーボードと合わせて未だ様々なものを考慮中なことに加え、開発に時間がかかっているため、未だ構想中となっています。(まあ要するに構想してるキーボード多すぎて手を付けられてない)
今後に期待していてください。(急に没になっていろんな案と統廃合を繰り返すかもしれません)



最後に

ここまでダラダラと今年一年、自作キーボードに触れて学んだことを生かして設計をしてみたり、様々なキーボードに関する知識を深めたりしたことを書いてきました。
このブログの半分は今後の活動に向けて、私自身の目標の備忘録だったりします。
こんなに長いブログを最後まで読んでくださってありがとうございます。
来年以降も自作キーボードを楽しんでいきたいと思っています!
ありがとうございました!



このブログはZoom65とPistachio_ver2で書きました。
